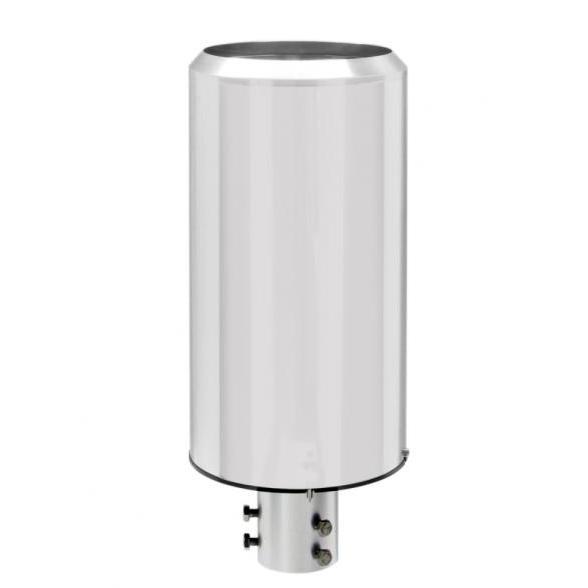

Indicateur de Précipitation à Sortie Analogique THIES

Indicateur de précipitation à sortie analogique THIES - BLET

Indicateur de Précipitation à Sortie Analogique THIES

Description

L’indicateur de précipitations à sortie analogique sert comme capteur de quantité et d’intensité de la précipitation pour une transmission électronique des valeurs de mesure.

Le principe de mesure est basé sur la description du "Guide to Meteorological Instruments No 8" de l’OMM.

Les précipitations sont récoltées dans l'entonnoir. Une fois la bascule pleine, chaque basculement est transmis par contact et envoyé comme impulsion à travers un circuit électronique pour un traitement ultérieur.

Indicateur de précipitations THIES

(PDF 570Ko)

Code article

Réf. : 5.4033.3x.0xx

ACHETER EN LIGNE >> PLUVIOMETRE ELECTRIQUE THIES

Caractéristiques techniques

Différentes sorties analogiques :

Valeurs accumulées proportionnellement aux pulsations de précipitation,
remise à 0 mm automatique si la capacité est excédée,
Valeurs accumulées transmises à des intervalles réguliers ( 10 / 60 mn ; 6 / 24 h).

Chauffage	48.5 W ; 24 V AC/DC ou sans
Sortie électronique 1	de 0 à 20 mA ( < 500 Ohms ) de 4 à 20 mA ( < 500 Ohms ) de 0 à 5 V de 0 à10 V
Sortie électronique 2	Impulsions toutes les 10 / 20 / 25 / 50 mm de précipitation (sélectionnable)
Aire de réception	200 cm²
Résolution	0.1 mm (précipitation)
Intensité	11 mm/min max.
Principe de mesure	bascule de renversement
Sortie électrique	impulsion
Température de fonctionnement	Avec chauffage : de -25 à +60°C Sans chauffage : de 0 à 60°C
Alimentation	Electronique : de 10 à 28 V DC ou de 14 à 28 V DC si sortie 10 V Chauffage : 24 V AC/DC
Boîtier	acier, inoxydable
Type de montage	sur mât Ø 50 mm
Taille	Ø 186 x 445 mm
Poids	3.3 kg
