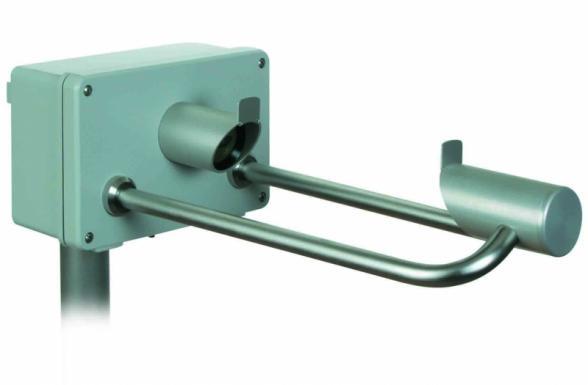

Disdromètre Laser THIES

Disdromètre laser THIES - BLET

Description

Le disdromètre laser sert comme indicateur de précipitation et est adéquat pour la mesure et la détection des différents types de précipitation comme la bruine, la pluie, la grêle, la neige ou les précipitations mélangées.

Le contrôleur mesure à la fois le type, l'intensité et le spectre des précipitations. Toutes les valeurs mesurés sont transmis à l'utilisateur par une interface RS 485/422.

Les équipements optiques sont équipé d'un chauffage intégré.

DISDROMETRE THIES - BLET

(PDF 1108Ko)

Code article

Réf : 5.4110.x0.x00

Caractéristiques techniques

Tension de service

24 V AC/DC ou 22 – 30 V DC (<750 mA)
115 V AC, 15 W
230 V AC, 15 W
12 – 24 V DC, 600 mA

Plage de mesures

Taille de particule : de 0.16 à 8 mm Ø
Vitesse de particule : de 0.2 à 20 m/S
Intensité : < 0.005 mm/h (bruine) ; > 250 mm/h

Résolution (intensité)

Par RS485 : 0.001 mm/h

Résolution (quantité)

Par RS485 : résolution 0.01 mm
Par Sortie numérique : 0.1 mm ; 0.01 mm ; 0.005 mm ( chaque impulsion )

Type de précipitation

bruine (aussi gelée)
pluie (aussi gelée)
grêle
neige
neige en grains/aiguille de glace,
grêlon

Précision

bruine : > 97%
pluie : > 99%
grêle : > 95%
neige : > 99%
neige en grains : > 60 %

Capteur

Diode laser : 785 nm, 0.5 W max.
Catégories de laser : M1 (EN60825-1:1994 A2 :2001)
Surface de mesure : 45.6 cm²

Sortie

RS485 : 1200- 115200 Bd
Sortie numérique : duplex ; 2x Optocoupleur

Généralités

Températures de fonctionnement : de -40 à +70°C
Taille : 270 x 170 x 540 mm
Poids : 4.8 kg
Type de protection : IP 65

Capteurs additionnels

Les capteurs suivant peuvent être connectés à ce modèle ( 5.4110.10.x00 ) :

Hygro-Thermo transmetteur (1.1005.54.000)

Plage de mesure : de -40 à +70 °C ; de 0 à 100 % (humidité rel.)
Résolution : 0,1 °C ; 0,1%
sortie : Pt 100 ; de 0 à 1V

Anémomètre ( 4.3519.00.000)

Plage de mesure : de 0 à 50 m/s
Résolution : 0,1 m/s
sortie : de 0 à 630 Hz

Girouette ( 4.3129.00.000)

Plage de mesure : de 0 à 360°
Résolution : 11,25°
sortie : série synchrone
